Misturador de cisalhamento de arado

Este misturador de cisalhamento horizontal é um equipamento de mistura eficiente projetado para materiais misturados em pó, granulados e sólido-líquido. É amplamente utilizado em processos de mistura de estabilizadores de cálcio-zinco, aditivos de PVC, argamassa seca, matérias-primas químicas e outros materiais. O corpo principal é feito de aço inoxidável polido espelhado, resistente à corrosão e fácil de limpar, atendendo totalmente aos requisitos de higiene e processo de indústrias químicas, de materiais de construção e outras indústrias.

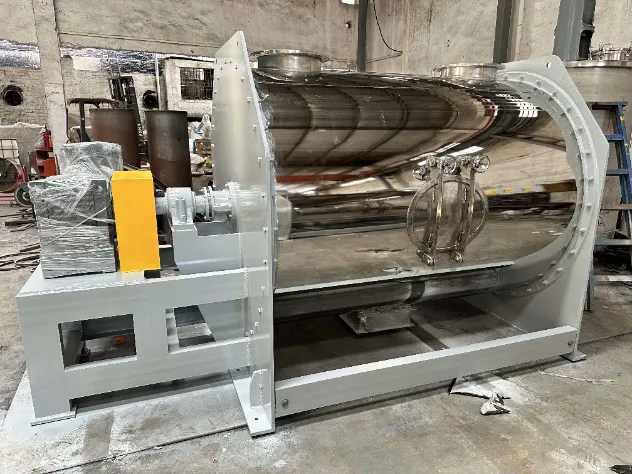

O equipamento adota uma estrutura cilíndrica horizontal com estrutura de aço rígida, garantindo operação estável sem trepidação. A parte de transmissão é bem protegida, com baixo ruído e fácil manutenção, adequada para produção contínua e em lote.

Estrutura e configuração central

Cilindro e Estrutura

O cilindro é feito de aço inoxidável SUS304 com polimento espelhado por dentro e por fora, sem cantos mortos, fácil de limpar. Ambos os flanges finais adotam uma estrutura de parafuso de liberação rápida para fácil inspeção e limpeza interna. A estrutura é feita de aço carbono pintado com alta resistência e boa estabilidade, sem deformação durante o uso a longo prazo. As portas de alimentação são instaladas na parte superior do cilindro e um bueiro de abertura rápida fica na lateral para observação e manutenção do material.

Sistema de eixo de arado

Vários conjuntos de lâminas misturadoras em forma de arado são instalados no eixo principal. À medida que o eixo gira, os arados fazem com que o material se mova radial e axialmente, formando um fluxo de mistura circulante rapidamente. Os arados são feitos de materiais resistentes ao desgaste, com longa vida útil, boa adaptabilidade aos materiais e sem cantos mortos para acumulação.

Chopper de alta velocidade (opcional)

Posições reservadas para picadores de alta velocidade na lateral do cilindro, que podem ser instaladas de acordo com a necessidade do material. Os picadores cisalham e desaglomeram materiais endurecidos, especialmente adequados para processos de mistura com aditivos líquidos. Eles podem atomizar rapidamente e dispersar uniformemente líquidos em pós, evitando aglomeração de aditivos e melhorando a uniformidade da mistura.

Sistema de Transmissão

O acionamento principal adota conexão direta motor + redutor, com alta eficiência de transmissão e operação estável. Equipado com acoplamentos e dispositivos de proteção, é seguro, confiável e possui baixo índice de falhas. A potência do motor é personalizada de acordo com o volume do equipamento para atender aos diferentes requisitos de viscosidade do material e carga de mistura.

Descarga e configurações auxiliares

Uma porta de descarga de grande diâmetro é instalada na parte inferior do cilindro, que pode ser equipada com válvula borboleta/válvula esférica para descarga completa e sem resíduos. De acordo com os requisitos do processo, dispositivos de pulverização de líquidos e estruturas de aquecimento/resfriamento de camisa podem ser equipados para realizar processos especiais, como pulverização durante a mistura e mistura com temperatura controlada.

Princípio de funcionamento

Quando o equipamento está funcionando, o eixo principal aciona a rotação dos arados. Os arados lançam o material ao longo da parede do cilindro, formando fluxo radial e axial para criar rapidamente um fluxo de mistura circulante. Ao mesmo tempo, quando o material passa pelos picadores de alta velocidade (se equipados), ele é cisalhado e disperso para refinar ainda mais o material e eliminar aglomerados. Sob a dupla ação de mistura por convecção por arados e dispersão de cisalhamento por picadores, o material pode ser misturado uniformemente em um curto espaço de tempo, e a segregação não é fácil de ocorrer durante a mistura, adequada para mistura uniforme de materiais com diferentes gravidades específicas e tamanhos de partículas.

Vantagens

Alta eficiência de mistura: Estrutura de mistura dupla de arados e picadores, alta uniformidade de mistura, tempo curto de mistura em lote, alta eficiência de produção.

Ampla adaptabilidade: Pode lidar com diversos materiais, como pó seco, grânulos e misturas sólido-líquido, adequados para estabilizadores de cálcio-zinco, aditivos de PVC, argamassa seca e outras indústrias.

Fácil limpeza e manutenção: Cilindro de aço inoxidável polido espelhado + bueiro de abertura rápida, sem cantos mortos no interior, fácil de limpar, conveniente para controle de contaminação cruzada ao trocar materiais.

Operação estável e confiável: Forte rigidez estrutural geral, sistema de transmissão estável, baixo ruído e baixa taxa de falhas, adequado para produção contínua de longo prazo.

Alta personalização: Volume, material, estrutura de aquecimento/resfriamento, dispositivo de pulverização de líquido e outras configurações podem ser personalizados de acordo com os requisitos do processo do cliente para atender a diferentes cenários de produção.

Aplicativos

Indústria Química: Mistura de estabilizadores de cálcio-zinco de PVC, aditivos plásticos, aditivos de borracha, pigmentos, corantes e outros pós.

Indústria de Materiais de Construção: Mistura de argamassa seca, massa de vidraceiro, materiais de isolamento térmico e outros pós secos.

Indústria Alimentar/Farmacêutica: Mistura de qualidade sanitária de aditivos alimentares, temperos, pós farmacêuticos, etc.

Outras Indústrias: Mistura e processamento de materiais em pó, como pesticidas, rações, matérias-primas cerâmicas e materiais refratários.
