Descrição do produto

No cenário em constante evolução da tecnologia de produção, ficar à frente exige equipamentos de última geração. O novo equipamento de linha de produção de chumbo vermelho foi projetado para atender aos mais altos padrões de desempenho, confiabilidade e eficiência. Este sistema avançado é adaptado para a produção de chumbo vermelho, um componente crítico em inúmeras aplicações industriais. Abaixo, fornecemos uma visão geral detalhada dos principais recursos e especificações deste equipamento de ponta.

A linha de produção de chumbo vermelha utiliza um novo processo envolvendo derretimento contínuo e pulverização em um forno Barton, granulação e oxidação profunda e resfriamento rápido em um leito em movimento. Utilizando uma calcinação no leito em movimento e um rápido processo de resfriamento, as partículas sólidas se movem continuamente para baixo em um estado denso, evitando colisões e atrito intenso, resultando em uma taxa de quebra muito baixa. O reator de leito móvel possui alta inércia térmica e flutuações mínimas de temperatura, atendendo totalmente aos requisitos de temperatura da reação. O tempo de permanência do material no leito em movimento é longo e uniforme, garantindo um longo tempo de reação. A troca de calor de contracorrente entre o material e o gás quente controla a temperatura de exaustão, utilizando com eficiência a energia térmica e mantendo um sistema simples. Dentro do leito, o material se move gradualmente da temperatura baixa para a alta temperatura e depois volta para a temperatura baixa, eliminando a geração de vapor de chumbo. Comparado ao método do forno elétrico, esse processo consome apenas 30% da energia e custa apenas 20% do processo original.

Transformação do estado principal:

(1) O derretimento do chumbo eletrolítico nº 1 primeiro, os trabalhadores colocam o chumbo eletrolítico nº 1 na máquina de alimentação de chumbo e a colocam no forno de fusão de chumbo para fusão (esse processo é a produção intermitente, o ciclo de alimentação é de 10 a 12 minutos e 52 kg de material é alimentado a cada vez). O forno de fusão de chumbo é aquecido a cerca de 480 ℃ (o processo de fusão de chumbo é eletricamente aquecido). O chumbo eletrolítico é derretido em líquido e flui para o forno que produzem em pó através de um tubo selado. O processo de fusão de chumbo é completamente selado, nenhuma fumaça de chumbo é gerada, todos os materiais são transferidos e nenhuma escória de chumbo é gerada.

(2) O pó de coleta de pó de chumbo líquido e coleta de poeira em pó de chumbo é o material ativo para fabricar placas de bateria com chumbo-ácido. É um material em pó de chumbo metálico com uma camada de PBO na superfície. É formado por chumbo puro através de um processo específico de oxidação térmica. O chumbo líquido do forno de fusão de chumbo entra no forno, onde é agitado e girado em alta velocidade por uma força centrífuga, mantendo uma temperatura de aproximadamente 450-480 ° C. Sob pressão negativa, o ar externo é atraído para o forno. A rotação do impulsor garante que o chumbo e o ar entrem em contato entre si, produzindo pó de chumbo fino com o grau de oxidação desejado. O chumbo na superfície do líquido de chumbo é oxidado em óxido de chumbo, uma substância em pó com uma baixa gravidade específica que flutua facilmente (e contém uma pequena quantidade de chumbo). O pó de chumbo inicialmente oxidado é então transportado através de uma troca de mistura através de um separador de ciclone secundário e o duto de filtro de saco, onde é pelletizado e depois enviado para o forno de oxidação. Esta linha de produção apresenta um ventilador induzido na unidade de filtro de ciclone e bolsa. A máquina de chumbo, o coletor de poeira e o forno de oxidação são todos operados sob pressão negativa. Esse processo gera fumaça de chumbo, que é capturada pelo separador do ciclone e filtro de bolsa e transportada para um silo de armazenamento junto com o pó de chumbo inicialmente oxidado.

Parâmetros principais do processo para a produção de chumbo vermelho:

1) A temperatura do forno de dissolução de chumbo é ajustada em 530 ° C durante a produção normal.

2) A temperatura do forno pulverizador é controlada entre 430-540 ° C, a corrente é controlada entre 19-30a e a corrente de rascunho induzida é controlada entre 9-14a. A temperatura e o amortecedor devem ser ajustados de acordo com as condições reais. O Pb% do forno pulverizador purgado em pó deve ser controlado abaixo de 10%.

3) O tambor granulador deve operar por pelo menos 20 minutos e o tamanho das partículas deve ser controlado entre 12-18 malha. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Província de Jiangsu, Jingjiang Industrial Park

4) Durante a produção normal do forno de oxidação do leito em movimento fechado, a temperatura da câmara de combustão é controlada entre 600-950 ° C para fornos de gás natural e 400-750 ° C para fornos elétricos. As temperaturas das seções superior, médio, inferior e inferior do leito em movimento são controladas da seguinte forma:

Seção superior Flue Gás Temperatura: 360-530 ° C, Seção superior Temperatura de oxidação: 420-530 ° C; Seção Média Flue Gás INLETA TEMPERATURA: 360-530 ° C, Seção média Temperatura de oxidação: 400-500 ° C; Seção inferior Flue Gás INLETA TEMPERATURA: 400-530 ° C, Seção inferior Temperatura de oxidação: 400-500 ° C; Seção de combustão inferior da seção inferior Temperatura de entrada: 340-510 ° C, temperatura da oxidação da seção inferior baixa: 340-510 ° C. As temperaturas de cada seção são baseadas principalmente na temperatura de oxidação. A taxa de fluxo de descarga acabada do produto é controlada a 3,4 kg/m.

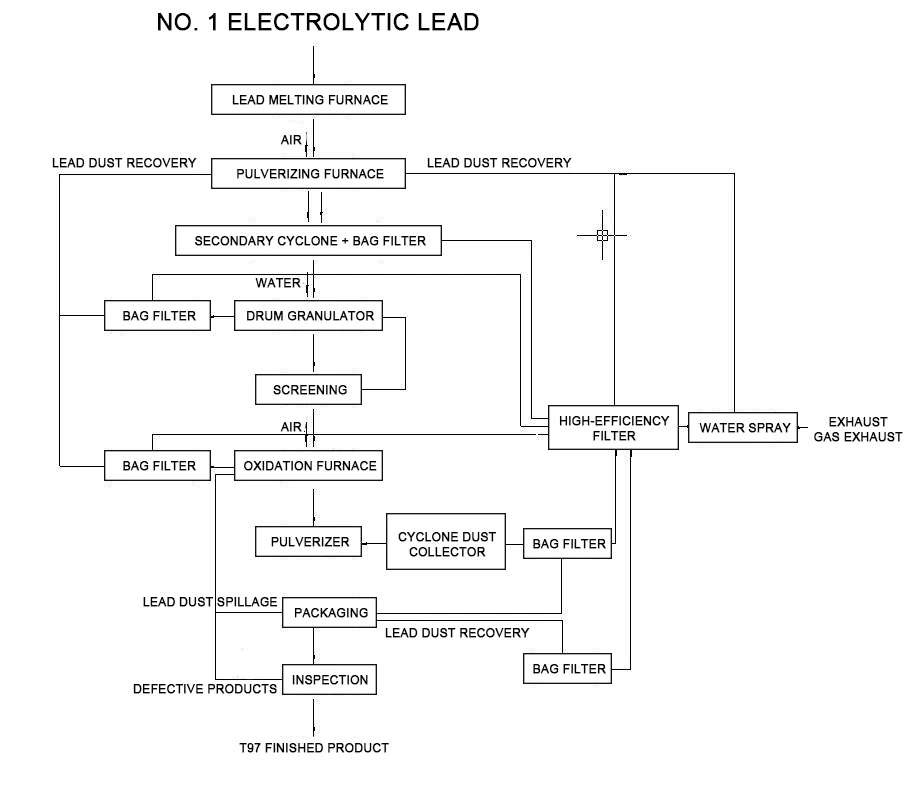

O processo de produção é descrito da seguinte forma: o chumbo eletrolítico nº 1 é colocado manualmente em uma correia transportadora e derretido em um forno de fusão de chumbo (esse processo é intermitente, com um ciclo de alimentação de 10 a 12 minutos e 52 kg de chumbo por carga). O forno de fusão é aquecido a aproximadamente 480 ° C (o aquecimento elétrico é usado durante o processo de fusão de chumbo). O chumbo eletrolítico é derretido em um estado líquido (uma quantidade de rastreamento de escória de chumbo é produzida) e, em seguida, flui através de uma tubulação selada para o forno pulverizador de Barton subsequente. O processo de fusão de chumbo está completamente fechado, gerando fumaça ou poeira de chumbo. Todos os materiais são totalmente transferidos. Um granulador de rolo é adicionado após o forno pulverizador. À medida que o pó de chumbo entra no granulador, uma pequena quantidade de água neutra é adicionada automaticamente para servir como aglutinante para os processos subsequentes de sinterização e oxidação, mantendo uma pressão negativa no forno de oxidação. À temperatura ambiente, o material de chumbo granulado produzido pelo processo de pulverização é continuamente descarregado do granulador e alimentado automaticamente no forno de sinterização e oxidação. O granulador de tambor está completamente selado e equipado com um dispositivo automático de alimentação (adição de água). Um coletor de gás está instalado acima. O escape de pó de chumbo gerado é coletado e tratado em um filtro de bolsa. O pó de chumbo retido é devolvido ao processo de pulverização e o gasolina é tratado com spray de água antes de ser descarregado através de uma pilha de escape. O gás de escape gerado pelo forno pulverizador, forno de oxidação, britador e seções de embalagem é tratado com sacos. A poeira de chumbo retida é então passada para a seção de granulação de tambor, tratada em um coletor de poeira de alta eficiência e retornada ao forno pulverizador. O gás de escape entra no sistema de spray de água. O pó de fumaça de chumbo retido, tratado no filtro de bolsa, é devolvido à seção de forno e embalagem pulverizador, e o gasolina entra no sistema de spray de água.

1. Seção de moagem de Barton

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
1	Carrinho de chumbo grande / pequeno combinação	4	Q235 quadro, 10# canal de aço, Placa plana 10mm	Huarong	Rolamentos NSK (6206/6207), Motor universal (eficiência energética secundária), Redutor Guomao (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8T/SET	0,75kW/unidade
2	Forno de fusão de chumbo	4	Forno Core 310s Aço inoxidável, espessura 12 mm, Shell 3mm, Tampa do forno 12mmq235, Tubo de aquecimento 310Sφ16mm*1,5 mm, Camada de isolamento 300 mm	Huarong	Aquecimento interno e aquecimento externo, A temperatura do projeto do equipamento é 0-550 ℃, equipado com sensor de temperatura	130011001650	1.5T/SET	Externo18kw/unidade 24kW/unidade interna
3	BUSφ1380	4	310s aço inoxidável, Barrelφ12mm 304 aço inoxidável, Bottomφ80mm, casca externa Q235 3mm, camada de isolamento 80 mm, Shaftφ110mm principal	Huarong	310s aço inoxidável (reside a temperatura de 1180 ° C), Motor universal (nível de eficiência energética 2), Rolamentos NSK, faixa de temperatura de projeto de equipamento de 0-600 ° C, Equipado com sensor de temperatura, velocidade de 210 rpm	270018002550	3.0T/SET	30kW/unidade
4	Gabinete de controle	4	1,5 mm para o corpo da caixa e 2,0 mm para o painel da porta	Xangai haofuman	WithPlc e tela de toque	8008002000	0.2/unidade

2. Seção de granulação

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
1	moedor	4	Velocidade do eixo 3900r/min, Metura de malha 320, saída 480kg/h, Volume de ar na saída 2170m³/h (sem carga), Velocidade do ar na saída 35m/s (sem carga)	Changzhou Wuhan Airlines	Incluindo quadro, capa, compensador, amortecedor, V-BeltC4064	1100580840	1.5T/SET	30kW/unidade
2	Motor de 30kW	4	Eficiência energética secundária	global	Polia
3	Máquina de granulação	4	Barril sus304 (6mm), quadro 16#	Huarong	Equipado com poeira ChamberQ235 (1,5 mm), Redutor de Guomao (CZQ350-8-11), Motor Huanqiu (eficiência energética secundária)	280012502000	1.4t/unidade	7.5kW/unidade
4	elevador	1		Yangzhou se pergunta plástico	Aço carbono, Chain Metal Bucket (aço inoxidável)	10005006000	2.5T/SET	3kW/unidade
5	SkirtConveyor	2	Comprimento: 9500mm, largura (superfície de transporte) 400mm, Velocidade 10m/min	Yangzhou se pergunta plástico	Aço carbono, borda de saia de PVC, Totalmente selado com dois tremonhas e recebimento de calha, saída 40t/dia	9500400500	1.5T/unidade	3kW/unidade
6	Caixa de controle (com tela de toque)	2		Xangai haofuman		43010001000	0,1T/unidade
7	Tanque de armazenamento	1	Sus304 (3mm), Volume 1,8m³	Huarong		Φ1200*7000	2t/unidade

3. Seção de remoção de poeira

Número de série

Nome do dispositivo

Número de unidades

Parâmetros do dispositivo

Fabricante

Observação

Dimensões

peso

poder

1

Coletor de poeira de 72 pistas

10

Área de filtração 54㎡,

Concentração de poeira <15g/m³,

Eficiência 99,5%, caixa Q235 (3mm)

Huarong

Incluindo Pulse Bag,

controlador,

separador de água-água,

Motor universal (nível de eficiência energética 2),

Rolamento NSK (FC207),

Redutor Guomao (BWD2-43-Y1.5-2p)

2500*1500*3900

2.5T/unidade

1.5kW/unidade

2

Fã de 11kW

6

Habitação Q235 (4mm)

NANTONG GAONAN

Incluindo importação e exportação,

Motor global (eficiência energética secundária)

1000*800*1500

0,4T/unidade

11kW/unidade

4. Seção de triagem

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
1	Peneira hexagonal	2	Habitação Q235 (3mm), tela SUS304 (malha 10, 18 malha)	Huarong	Nsk6312, Pés de máquina 120603 tubo quadrado, Motor Huanqiu (eficiência energética secundária), Redutor Guomao (BWD1-59-Y1.5-2p)	3000120 03000	1.5T/SET	1.5kW/unidade
2	Triturador	2	Habitação Q235 (12mm), tela SUS304 (12 malha)	Huarong	Redutor Guomao (BWD3-43-Y2.2-2p), Motor Huanqiu (eficiência energética secundária)	1000300400	0,3T/unidade	2.2kW/unidade
3	Tremonha	20	Cilindro Q235 (3mm), Pé de máquina L5#, Volume 0.15㎡	Huarong		Q159*5000	1.1t/unidade
4	Caixa de controle	2		Xangai haofuman	WithPlc e tela de toque	43010001000	0.1/unidade
5	Transportando trado	6	Material da concha Sus304, φ133*4.5	Huarong	Redutor de Guomao (BWD2-43-Y1.5-2p), Motor Huanqiu (eficiência energética secundária), NSKFC207	Φ159*4000	0,8T/SET	1.5kW/unidade

5. Seção de sinterização

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
1	Cama de movimentação de sinterização	6	Cilindro corpo 1550mm, Material Sus304 (6mm), comprimento de oxidação 8m, Controle do sensor de temperatura 17 pontos	Huarong	Incluindo tubo principal, válvula de gás, Compensador, válvula de borboleta	1200*7500	2.5T/SET
2	METRO DE ROTORFLOWSFLOWSFLOW	6	gás	Fábrica de instrumentos do Dongtai		15005001500	0,3T/unidade
3	Silo de produto semi-acabado	6	Barril Q235 (3mm)	Huarong		Φ800*1200	0,3T/unidade
4	Forno de combustível forno forno	6	Shell sus310s (6mm), Tubo de aquecimento SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0,8T/SET	80kW/unidade
5	Coletor de poeira de 72 pistas	6	Área de filtração 54㎡, Concentração de poeira <15g/m³, Eficiência 99,5%, Caixa Q235 (3mm)	Huarong	Incluindo Pulse Bag, Controller, separador de água-água, Motor universal (nível de eficiência energética 2), Rolamento NSK (FC207), Redutor Guomao (BWD2-43-Y1.5-2p)	250015003900	2.5T/unidade	1.5kW/unidade

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
6	11kwfan	6	Habitação Q235 (4mm)	NANTONG GAONAN	Incluindo importação e exportação, Motor global (eficiência energética secundária)	10008001500	0,4T/unidade	11kW/unidade
7	Soprador de raízes L51	6	Velocidade 980r/min, Fluxo de entrada 13,6m³/min, Equipado com 380v11kw motor de 6 estágios	Shandong Ruibo	Incluindo silenciadores de entrada e saída	100008001000	1t/unidade	15kW/unidade
8	Cama de resfriamento	6	Barril Q235 (6mm)	Huarong		8005001000	0,3T/unidade
9	Silo de produto acabado, máquina vibratória	6	Barril Q235 (6mm)	Huarong		400400500	0,1T/unidade
10	Gabinete de controle (WithPlc, tela de toque)	3		Xangai haofuman		4508001850	0,25/unidade

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
11	Auger em espiral	6	Habitação Q235, Φ89*4.5	Huarong	Redutor Guomao (BWD1-43-Y0.75-2p), Motor Huanqiu (eficiência energética secundária)	8008001600	0,3T/unidade	0,75kW/unidade
12	Alimentador	2	Habitação Q235, Φ219615000	Huarong	Redutor Guomao (BWD3-43-Y2.2-2p), Motor Huanqiu (eficiência energética secundária)	40040015000	0,8T/SET	2.2kW/unidade
13	Caixa de armazenamento	1	Habitação Q235 (6mm)	Huarong			1t/unidade
14	Computadores e monitores	1		marca

6. Seção de coleta de poeira de emissão de escape

Número de série	Nome do dispositivo	Número de unidades	Observação	Dimensões	peso
1	Sala de pré -tratamento	1
2	Q = 75000m3/h	1	Com exibição de pressão diferencial e controlador de programa de limpeza
3	Filtro Hepa	27
4	fã de draft induzido	1	Q = 75000m3/h, P = 3800Pa Motor de frequência variável, K = 110-132kW
5	Plataforma de teste	1
6	Tubo de escape e quadro de poço	1	φ1450*4mm h = 18m
7	Sistema de controle eletrônico	1	Inversor delta

Processo da linha de produção de chumbo vermelho granular:

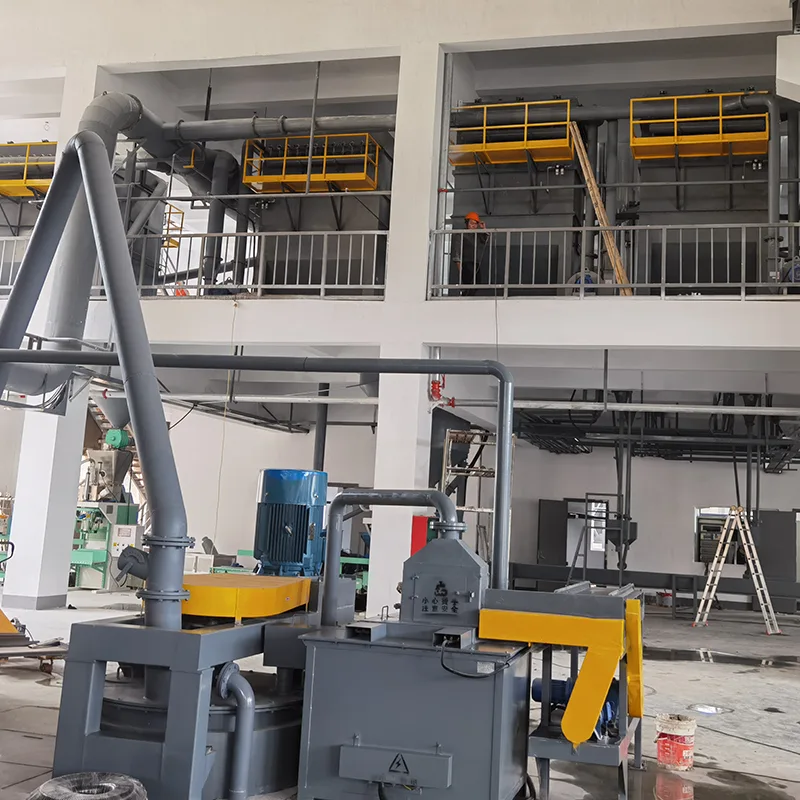

Red Lead Production Line Equipment

Lista de equipamentos para a linha de produção de esmagamento de grânulos (especial)

Seção de esmagamento

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
1	Silo, transportador de parafuso	2	Habitação Q235, φ89*4.5	Huarong	Motor de regulação da velocidade	8008001600	0,3T/unidade	1.5kW/unidade
2	Pulverizador ultrafino	2	Velocidade do eixo 3900r/min, Metura de malha 320, saída 480kg/h, Volume de ar na saída 2170m³/h (sem carga), Velocidade do ar na saída 35m/s (sem carga)	Shengzhou, Zhejiang	Incluindo quadro, capa, compensador, amortecedor, Motor universal (eficiência energética secundária)	22009001800	1.5T/SET	Host 22kW/unidade Extensão 4kW/unidade
3	Coletor de poeira de 72 pistas	2	Área de filtração 54㎡, Concentração de poeira <15g/m³, Eficiência 99,5%, Caixa Q235 (3mm)	Huarong	Incluindo Pulse Bag, Controller, Separador de água-água, válvula elétrica, Motor universal (nível de eficiência energética 2), Rolamento NSK (FC207), Redutor Guomao, (BWDZ-43-Y1.5-2p)	250015003900	2t/unidade	1.5kW/unidade
4	18,5kW Fan	2	Habitação Q235 (4mm)	NANTONG GAONAN	Incluindo importação e exportação, o Motor Global (eficiência energética secundária)	12006001500	0,6T/unidade	18.5kW/unidade
5.	Coletor de poeira de 72 pistas	2	Área de filtração 54㎡, Concentração de poeira <15g/m³, Eficiência 99,5%, Caixa Q235 (3mm)	Huarong	Incluindo Pulse Bag, Controller, Separador de água-água, válvula elétrica, Motor universal (nível de eficiência energética 2), Rolamento NSK (FC207), Redutor Guomao, (BWDZ-43-Y1.5-2p)	150015003900	1t/unidade	1.5kW/unidade

Número de série	Nome do dispositivo	Número de unidades	Parâmetros do dispositivo	Fabricante	Observação	Dimensões	peso	poder
6	Caixa de controle (WithPlc, tela de toque)	2		Xangai haofuman		43010001000	0.1/unidade
7	Fã de 7.5kW	2	Habitação Q235 (4mm)	NANTONG GAONAN	Incluindo importação e exportação, Motor global (eficiência energética secundária)	600600800	0,3T/unidade	7.5kW/unidade
8	Máquina de embalagem automática de gravidade	2	Capacidade de embalagem: 40-100 sacos/hora, Faixa de pesagem: 25 kg/bolsa, Precisão de pesagem ± 0,2-0,3%, Power 5.5kW	Wuxi Bangyao	Velocidade de costura: 1800rpm, Espessura de costura: 8mm, comprimento do ponto: 6.5-11mm, Quebra de thread automática	200010002500	1.5T/SET	5.5kW/unidade
9	Alimentador em forma de estrela	4	V = 60-80 ℃, pressão do ar 7236, Taxa de fluxo 3167, Velocidade 2800r/min	Jiangyin Fuxin		400*800	0,2t/unidade	1.5kW/unidade
10	Tanque de armazenamento	2	Sus304 (6mm), Volume 1,8m³	Huarong	Barril sus304 (6mm)	Φ1800*3000	1.2t/unidade

TRANTAGEM PROCESSO DE LINHA DE PRODUÇÃO:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Por que escolher novos equipamentos de linha de produção de chumbo vermelho?

· Desempenho otimizado: garante que o chumbo vermelho seja produzido com a maior qualidade possível, atendendo às demandas dos padrões industriais modernos.

· Econômico: apesar de seus recursos avançados, o equipamento foi projetado para ser econômico, oferecendo um alto retorno do investimento.

· Versatilidade: Adequado para uma ampla gama de aplicações, de indústrias tradicionais a setores emergentes.

· Suporte e serviço: apoiados por suporte e serviço abrangentes, garantindo que os usuários possam confiar no equipamento para operações de longo prazo.
