Como entender os códigos dos modelos de bombas? Um guia para séries de bombas centrífugas DG, D, CQ e outras

Ao selecionar bombas industriais, engenheiros e equipes de compras frequentemente encontram códigos de modelo como DG, D, CQ, CD e outras combinações de letras.

Para muitos compradores, essas letras podem parecer simples nomes de produtos. No entanto, os códigos dos modelos de bombas geralmente contêm informações úteis sobre a série do produto, projeto estrutural ou categoria de aplicação.

Entretanto, um ponto importante deve ser observado: não existe um padrão de nomenclatura universal para letras de modelos de bombas. Diferentes fabricantes podem definir suas próprias séries de produtos de maneira diferente. Portanto, o significado exato de um código de bomba deve ser sempre confirmado através dos documentos técnicos do fabricante.

Este artigo toma a bomba centrífuga horizontal multiestágio da série DG como exemplo para explicar como os códigos dos modelos de bombas são geralmente compreendidos e como diferentes séries de bombas podem ser distinguidas.

O que significam as letras nos modelos de bombas?

Os modelos de bombas industriais geralmente são compostos por letras, números e símbolos. As letras geralmente indicam a série da bomba ou categoria estrutural, enquanto os números geralmente fornecem informações relacionadas aos parâmetros do projeto.

Por exemplo:

Bomba centrífuga horizontal multiestágio série DG

Neste modelo:

• DG representa a série de bombas
• Os números a seguir, dependendo das regras de nomenclatura do fabricante, podem representar parâmetros de projeto como fluxo, altura manométrica ou o número de estágios

No entanto, o significado exato varia entre os fabricantes. Os compradores não devem julgar uma bomba apenas pelas letras do nome do modelo. As especificações completas do produto e os documentos técnicos ainda são a base para a seleção das bombas.

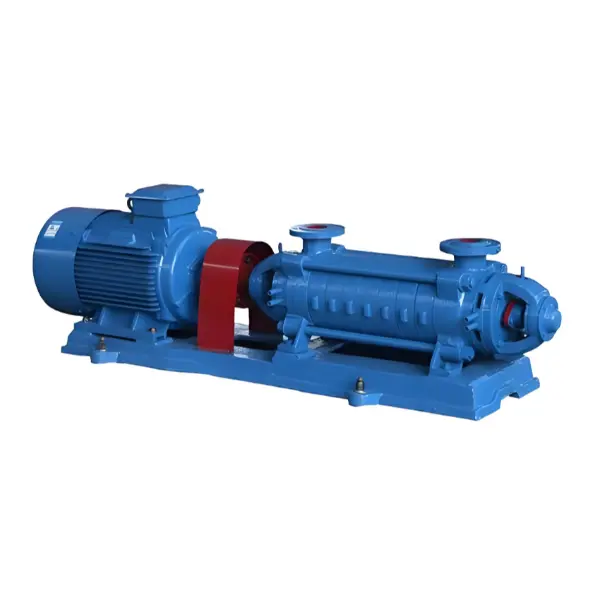

O que significa “DG” na bomba da série DG?

A bomba centrífuga horizontal multiestágio da série DG é um tipo de bomba centrífuga industrial com uma estrutura horizontal, de sucção única e multiestágio.

A bomba da Série DG geralmente inclui as seguintes características estruturais:

• Projeto de instalação horizontal
• Estrutura de sucção única
• Arranjo de impulsor de vários estágios
• Projeto seccional do corpo da bomba
• Componentes do rotor, incluindo impulsores e disco de equilíbrio

A bomba da Série DG foi projetada para transferir líquidos que não contêm partículas sólidas e não possuem propriedades corrosivas.

De acordo com as especificações do produto, a faixa de temperatura do líquido aplicável é:

-20°C a 105°C

A pressão de entrada deve ser:

Menos de 0,6 MPa

Como compreender os números em modelos de bombas?

Além das letras, os números nos modelos de bombas também fornecem informações importantes.

Por exemplo, alguns modelos de bombas centrífugas multiestágios podem utilizar formatos como:

DG46-50×6

Neste tipo de formato de nomenclatura:

• DG — série de bombas
• 46 — geralmente relacionado à indicação de fluxo
• 50 – geralmente relacionado à indicação de cabeça de estágio único
• 6 — número de estágios da bomba

No entanto, diferentes fabricantes podem utilizar diferentes métodos de nomenclatura.

Ao selecionar uma bomba, o número do modelo deve ser verificado juntamente com:

• Requisitos de fluxo
• Requisitos principais
• Características líquidas
• Temperatura operacional
• Condições de instalação

Por que existem diferentes séries de bombas?

As aplicações industriais têm diferentes requisitos operacionais. Os fabricantes geralmente desenvolvem diferentes séries de bombas com base na estrutura da bomba, projeto hidráulico, métodos de vedação e condições de aplicação.

Estrutura da bomba

Séries diferentes podem ter estruturas diferentes, como:

• Projeto horizontal ou vertical
• Estrutura de estágio único ou multiestágio
• Diferentes arranjos de sucção

Cada projeto é desenvolvido para requisitos de aplicação específicos.

Projeto Hidráulico

O projeto hidráulico interno de uma bomba afeta a forma como a energia líquida é transferida.

Uma bomba centrífuga multiestágio usa vários impulsores dispostos no rotor, enquanto uma bomba monoestágio usa um impulsor. A diferença estrutural afeta como a bomba é selecionada para um sistema específico.

Projeto de vedação de eixo

As séries de bombas também podem diferir nos arranjos de vedação.

• Selo mecânico
• Selo de embalagem

A estrutura de vedação apropriada depende do projeto da bomba e dos requisitos operacionais.

Qual é a diferença entre as bombas das séries DG e D?

Em muitas classificações de bombas tradicionais, as bombas das séries D e DG estão associadas a estruturas de bombas centrífugas horizontais de vários estágios.

No entanto, a diferença exata entre D e DG depende da classificação do produto do fabricante.

Não é correto simplesmente assumir que DG é sempre melhor que D, ou que D e DG são tipos de bombas completamente diferentes.

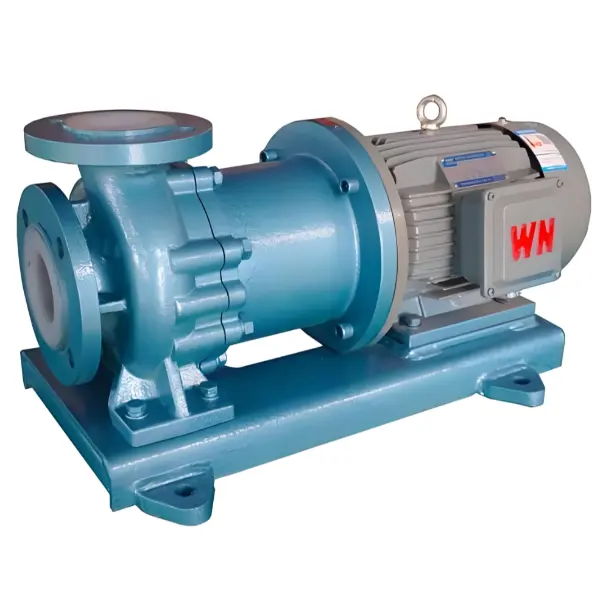

O que significa CQ em modelos de bombas?

Ao contrário das bombas da série DG, CQ não é uma abreviatura universal usada por todos os fabricantes de bombas.

Diferentes empresas podem usar CQ como código de série de produtos para diferentes projetos de bombas.

Ao verificar uma bomba da série CQ, os compradores devem confirmar através de:

• Catálogo do fabricante
• Especificações do produto
• Desenhos técnicos
• Descrições do produto

A interpretação correta depende do sistema de classificação do próprio fabricante.

Como identificar rapidamente a série de bombas correta?

Confirme o meio de bombeamento

Primeira verificação:

• Qual líquido será transferido?
• Contém partículas sólidas?
• É corrosivo?

Por exemplo, a bomba da Série DG foi projetada para líquidos sem partículas sólidas ou propriedades corrosivas.

Verifique as condições operacionais

Condições importantes incluem:

• Temperatura líquida
• Pressão de entrada
• Requisitos do sistema

Entenda a estrutura da bomba

Antes de selecionar uma bomba, confirme:

• Projeto de estágio único ou multiestágio
• Estrutura horizontal ou vertical
• Tipo de sucção

Revise as informações técnicas completas

O nome do modelo da bomba é apenas o primeiro passo. A seleção profissional também deve considerar especificações do produto, desenhos técnicos, requisitos operacionais e recomendações do fabricante.

Por que os compradores devem compreender os códigos dos modelos de bombas?

Melhor comunicação com fornecedores

Conhecer o significado básico das séries de bombas ajuda os compradores a descrever seus requisitos com mais clareza.

Evite seleção incorreta

Compreender as classificações das bombas reduz o risco de escolher uma bomba com base apenas na aparência ou no preço.

Comparação mais fácil de produtos

Os compradores podem comparar diferentes famílias de bombas de forma mais eficaz, compreendendo suas diferenças estruturais.

Códigos de modelo de bomba, como DG, D e CQ, são usados ​​para identificar diferentes séries de bombas ou categorias de projeto.

A bomba centrífuga horizontal multiestágio da série DG representa um projeto de bomba com uma estrutura horizontal, de sucção única e multiestágio para transferir líquidos limpos adequados sob condições operacionais especificadas.

No entanto, as letras das bombas por si só não podem determinar se um produto é adequado para uma aplicação específica.

O método de seleção correto é avaliar as condições operacionais completas, incluindo o meio bombeado, temperatura, requisitos de pressão, condições de instalação e especificações técnicas fornecidas pelo fabricante.
